Trafotransport bei Erweiterung des TenneT Umspannwerkes in Würgau: CDM Smith beteiligt sich an Energiewende

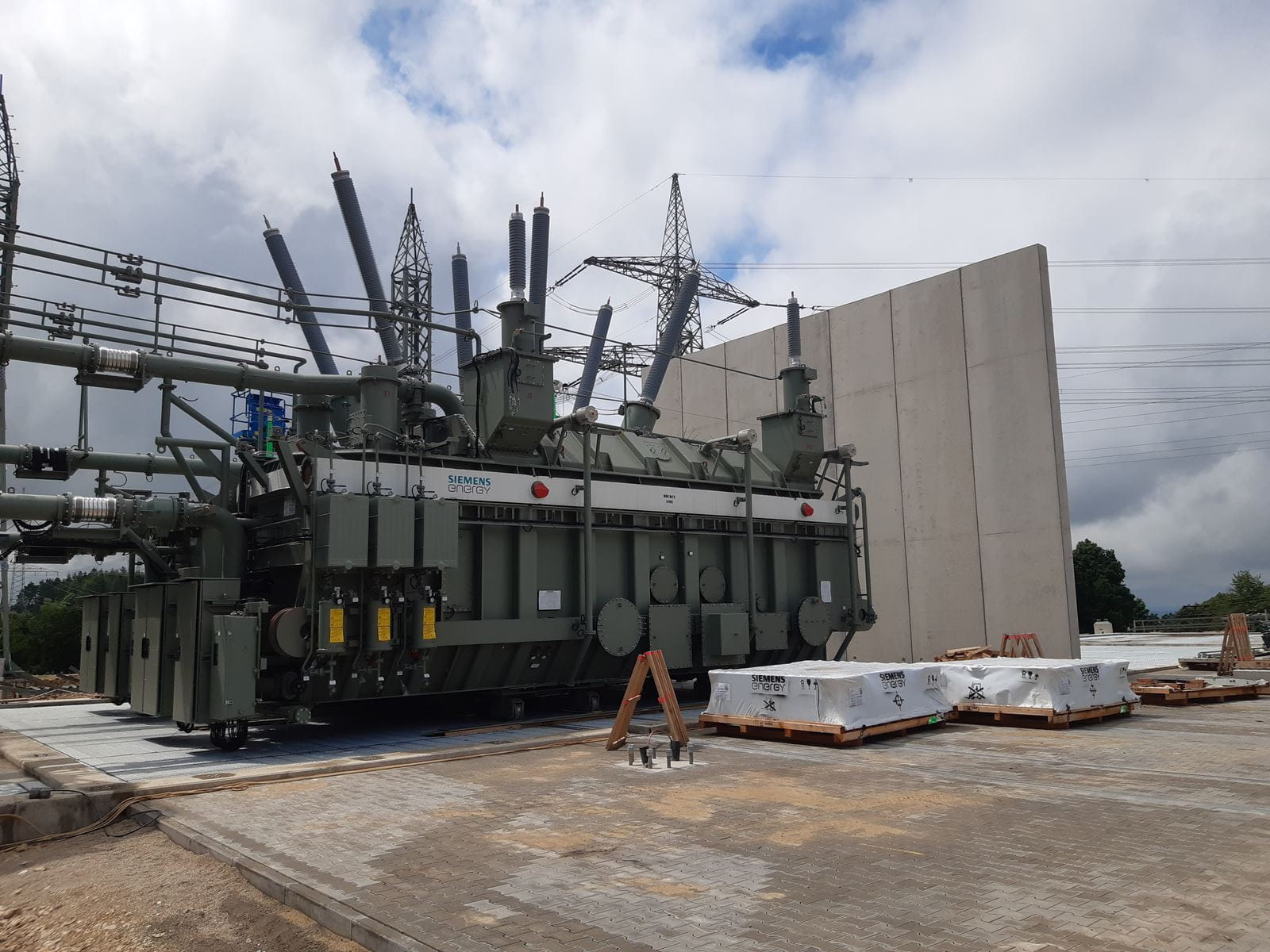

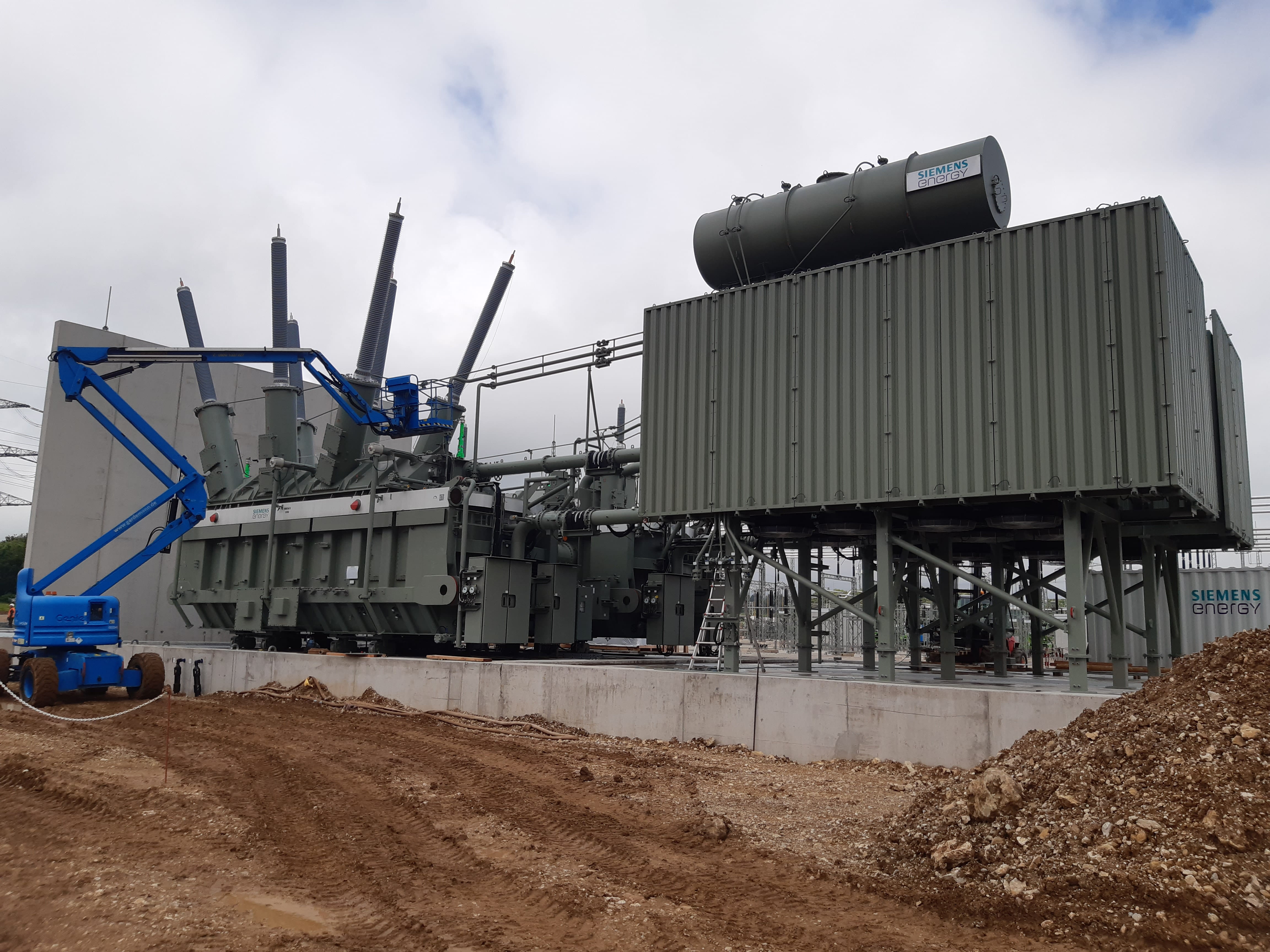

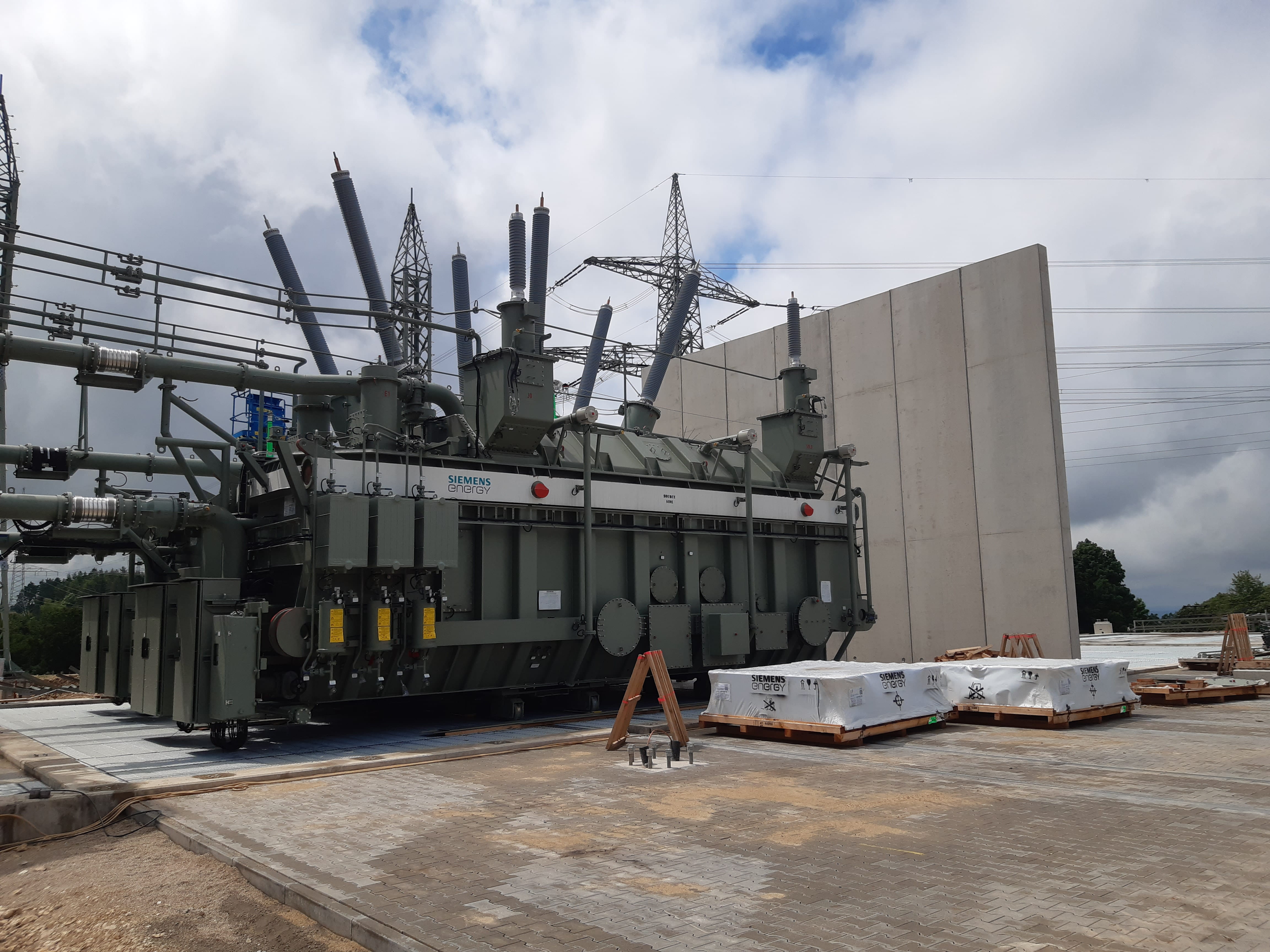

Das Werk wird derzeit unter anderem mit vier querregelbaren Phasenschiebertransformatoren ausgebaut und so zum bayerischen Grünstromverteiler. Die Transformatoren (Trafos) ermöglichen eine direkte Lastflusssteuerung bestehender Stromkreise und so die Optimierung der Übertragungskapazitäten zwischen Nord- und Süddeutschland.

Jeder der Trafos weist ein Betriebsgewicht von etwa 940 Tonnen auf. Die Anlagen sind damit die größten bisher errichteten Transformatoren im deutschen TenneT-Netz. Die Trafos wurden vom Hersteller Siemens im Hafen Bamberg mit dem Schiff angeliefert und dort mit einem Schwerlastkran für den Straßentransport auf einen Transportzug (Tragschnabelwagen mit insgesamt 66 Achsen zur Lastverteilung) umgeladen. Da ein Antransport zum Standort komplett über die A 70 aufgrund zu geringer Tragkraft eines Brückenbauwerks nicht möglich war, wurde die Last für die letzten Kilometer nochmals auf einen selbstfahrenden Tieflader umgeladen, um über die Serpentinen des Würgauer Berges zum Bestimmungsort zu gelangen.

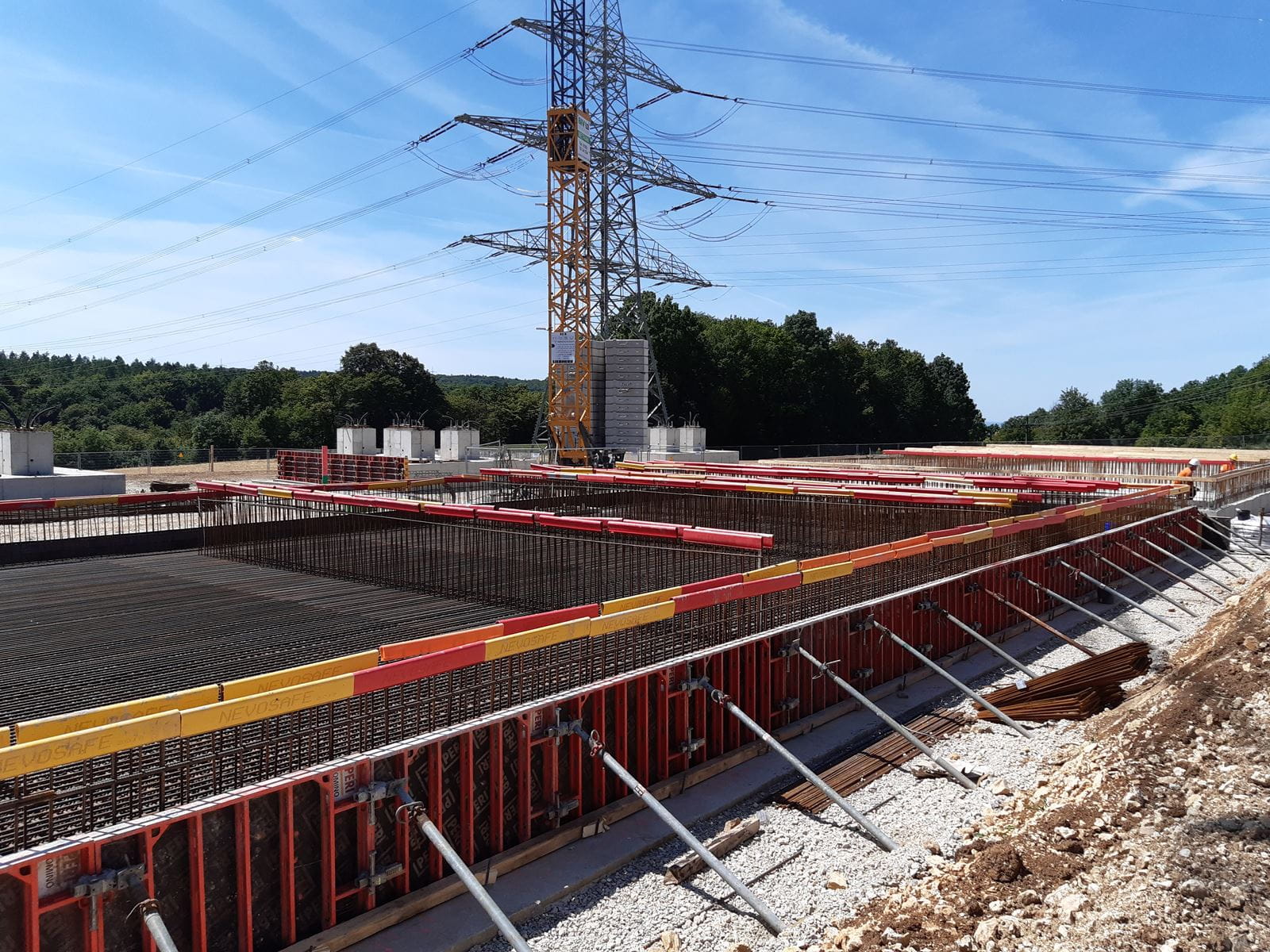

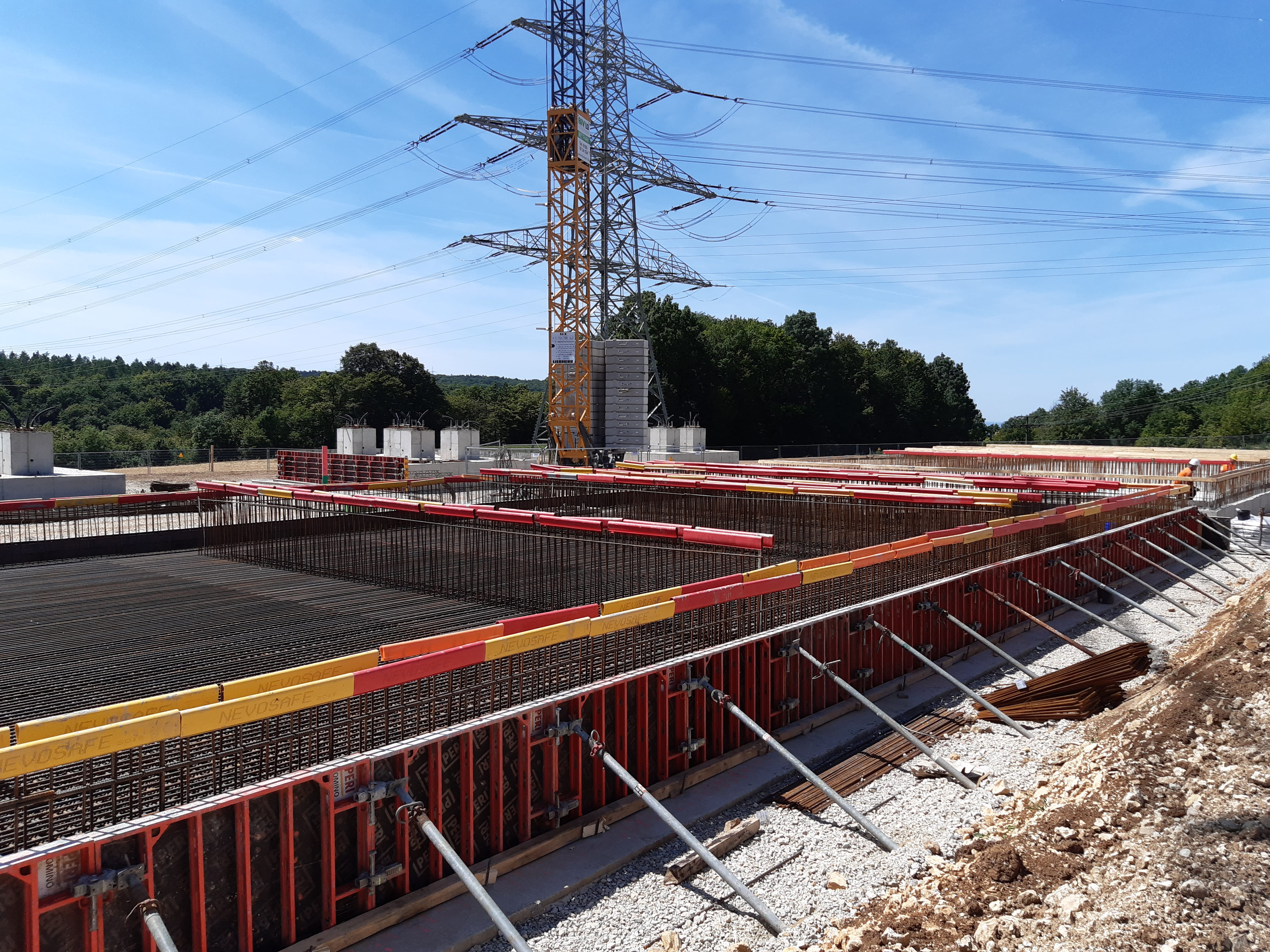

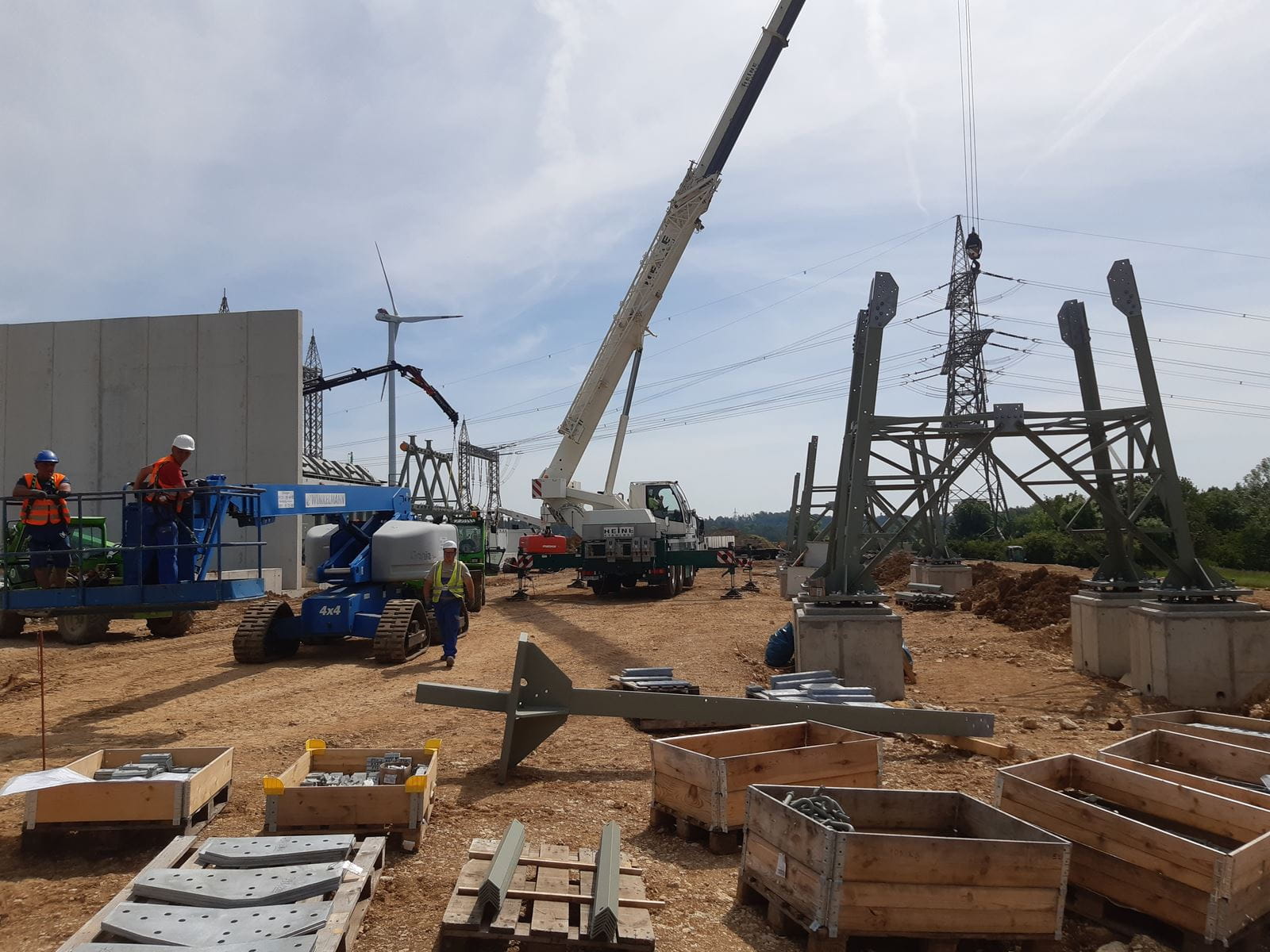

TenneT beauftragte CDM Smith mit der Planung und Bauüberwachung für die Bautechnik bei der Erweiterung des Umspannwerkes. Darüber hinaus erbrachten wir die Leistungen zur Baugrunderkundung und Gründungsberatung für die Trafofundamente. Aufgrund von möglichen Verkarstungserscheinungen mit einhergehenden Hohlraumbildungen und Lockerzonen in den anstehenden Gesteinen des Weißjuras übernahmen wir geophysikalische Erkundungen. Dabei auffällige Bereiche, die geotechnische Risiken darstellten, wurden ergänzend mit Kernbohrungen erkundet.
