Zwiększona pojemność retencyjna miasta
Nowe zbiorniki i kolektory pozwalają na czasowe magazynowanie dużych ilości wód opadowych, ograniczając przeciążenie kanalizacji i zmniejszając liczbę zrzutów do Wisły.
Klient
Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w m.st. Warszawie S.A
Lokalizacja projektu
Warszawa
Kluczowe obszary
CDM Smith liderem wdrażania retencji wód opadowych w Warszawie
Projekt zwiększa odporność Warszawy na intensywne opady, łącząc nową infrastrukturę retencyjną z inteligentnym sterowaniem siecią kanalizacyjną.
Inteligentne sterowanie w czasie rzeczywistym
System RTC analizuje dane z sieci kanalizacyjnej i radaru pogodowego, wspierając szybkie decyzje operacyjne i bezpieczne odprowadzanie ścieków do oczyszczalni ścieków "Czajka".
78 000 m³ pojemności retencyjnej
Nowy zbiornik retencyjny „Czajka” może magazynować do 78 000 m³ wód opadowych, odciążając sieć kanalizacyjną podczas intensywnych opadów.
Ponad 17 km nowej infrastruktury
Projekt objął budowę ponad 17 km nowej infrastruktury liniowej, zwiększając możliwości odprowadzania i retencji wód opadowych.
Jednym z priorytetów strategii adaptacji do zmian klimatu w Warszawie jest zwiększenie pojemności retencyjnej systemu kanalizacyjnego. Realizowane działania umożliwią tymczasowe zatrzymanie nadmiaru wód opadowych w zbiornikach/kolektorach retencyjnych i skierowanie ich do oczyszczalni ścieków Czajka, co pozwoli zminimalizować ryzyko podtopienia ulic podczas ulewnych deszczy oraz zmniejszyć ilość zrzutów do Wisły do maksymalnie 10 w skali roku.
Ewolucja warszawskiej kanalizacji ogólnospławnej
Znaczącą część systemu kanalizacyjnego Warszawy stanowi kanalizacja ogólnospławna, wybudowana przed około 100 laty, w znacznym stopniu niewydolna i wyeksploatowana. Warszawa jak wiele innych dużych miast stanęła przed wyzwaniem dostosowania swojego systemu kanalizacyjnego do postępującego rozwoju zabudowy, a także do zmian klimatycznych charakteryzujących się występowaniem coraz częstszych opadów o dużej intensywności.
Biuro CDM Smith w Warszawie uczestniczy w rozwoju miejskiego systemu retencyjnego od 2014 roku, kiedy został podpisany kontrakt z MPWiK powierzający nam wykonanie:
modelu matematycznego systemu kanalizacyjnego miasta,
wariantowych analiz przedinwestycyjnych,
koncepcji podstawowych elementów programu inwestycyjnego,
koncepcji systemu sterowania siecią,
dokumentacji przetargowych na realizację poszczególnych zadań w systemie „projektuj i buduj”.
Przeprowadzone analizy i prace wstępne pozwoliły na określenie koniecznego zakresu programu inwestycyjnego uwzględniającego przede wszystkim budowę zbiornika retencyjnego na terenie oczyszczalni ścieków Czajka, kolektorów Lindego Bis, Mokotowskiego Bis oraz kolektora Wiślanego. Integralnym elementem tego programu jest centralny system sterowania siecią kanalizacji ogólnospławnej w czasie rzeczywistym (RTC). Model matematyczny oraz koncepcja tego systemu sterowania były realizowane we współpracy z instytutem ITWH (Institut für technisch-wissenschaftliche Hydrologie GmbH) z siedzibą w Hanowerze.

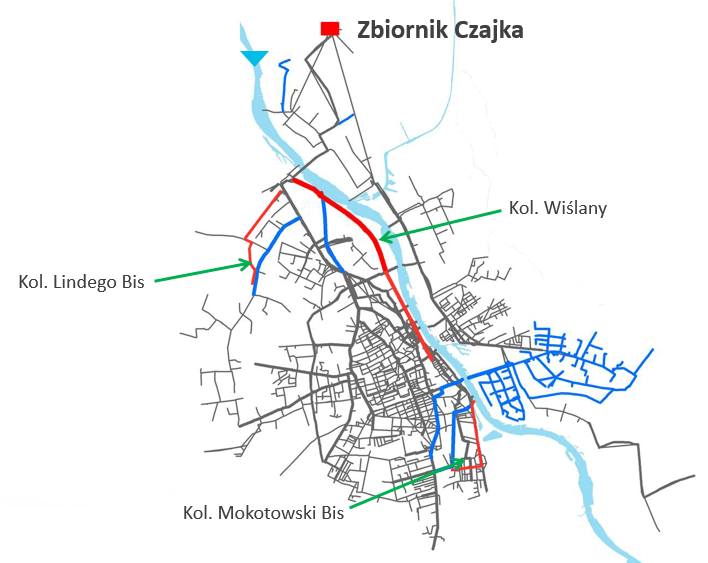

Lokalizacja obiektów modernizowanego systemu
Podstawowe obiekty programu inwestycyjnego:
Zbiornik retencyjny na terenie Oczyszczalni Ścieków „Czajka”
Projekt zakończony w roku 2020
Pojemność zbiornika: 78.000 m3
Wymiary: długość: 100 m, szerokość: 40 m, wysokość: 10 m
Wartość inwestycji: ok 23 mln Euro
Jeden z największych zbiorników w Europie.
Kolektor Wiślany wzdłuż Wisłostrady
Pojemność: 50.000 m3
Średnica kolektora: DN 0,8 -3,2 m
Długość kolektora: 9,5 km
Wartość inwestycji: ok 100 mln Euro
Kolektor Lindego Bis
Średnica kolektora: 2 m
Długość kolektora: 4 km
Wartość inwestycji: ok 32 mln Euro
Kolektor Mokotowski Bis_część 1
Pojemność: 6.800 m3
Średnica kolektora: DN 2,8 m
Długość kolektora: 1,2 km
Wartość inwestycji: ok 39 mln Euro
Kolektor Mokotowski Bis_część 2
Pojemność: 17.000 m3
Średnica kolektora: DN 2,8 m
Długość kolektora: 2,37 km
Wartość inwestycji: ok 52 mln Euro
Sterowanie kanalizacją w czasie rzeczywistym (RTC)
Cała istniejąca oraz nowobudowana infrastruktura będzie wyposażona w urządzenia sterujące i monitorujące pracę kanalizacji. Zaprojektowany system monitorowania i sterowania siecią w czasie rzeczywistym (RTC) będzie zbierał informacje zarówno z poszczególnych obiektów, jak i z głównego radaru pogodowego. RTC to inteligentny system, dzięki któremu służby MPWiK będą mogły reagować na zmieniające się warunki pogodowe w czasie rzeczywistym.
Pierwszy element programu inwestycyjnego - budowa zaprojektowanego przez CDM Smith zbiornika retencyjnego na terenie OŚ Czajka został zakończony w roku 2020. MPWiK sukcesywnie realizuje cały program inwestycyjny związany ze zwiększeniem pojemności retencyjnej systemu kanalizacyjnego. Oprócz projektów zbiornika retencyjnego, CDM Smith opracował również projekty kolektora Lindego Bis, Mokotowskiego Bis część 1 oraz elementy kolektora Wiślanego. Budowa większości obiektów została ukończona w 2025 roku. Obecnie realizowana jest budowa drugiej z części Kolektora Mokotowskiego) również wg. projektu CDMSmith. Niezależnie od prac projektowych, instytut ITWH realizuje dla MPWiK budowę systemu sterowania (RTC).
„Nowa infrastruktura Warszawy wraz z najnowocześniejszym systemem sterowania sprawi, że nasze miasto będzie przygotowane na zmiany klimatu i zmniejszy nasz ślad ekologiczny dla przyszłych pokoleń.”
Cezary Dąbrowski, Wiceprezes Zarządu
