Skala pojemności
Całkowita pojemność zbiornika to ponad 20 basenów olimpijskich.
Klient
Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w m.st. Warszawie S.A.
Lokalizacja projektu
Warszawa
Kluczowe obszary
Rozwiązanie dla rozwoju miejskiej kanalizacji
Zbiornik retencyjny przy oczyszczalni „Czajka” powstał jako odpowiedź na rosnące potrzeby warszawskiego systemu kanalizacyjnego. Obiekt ten stanowi zaplecze techniczne dla oczyszczalni ścieków oraz sieci kanalizacyjnej miasta.
Obiekt o wyjątkowym znaczeniu
Nowy obiekt jest jednym z największych w Europie, a podobne są wykorzystywane w Barcelonie i Kopenhadze.
Podział obiektu
Zbiornik składa się z 3 sekcji, a każda sekcja składa się z 2 segmentów.
Wymiary sekcji
Każda sekcja ma wymiary 100 m długości i 44 m szerokości.
Znaczenie inwestycji dla infrastruktury miejskiej
Centralna cześć Warszawy posiada system kanalizacji ogólnospławnej, który ze względu na dynamiczny rozwój miasta oraz obserwowany w ostatnich latach wzrost intensywności opadów atmosferycznych przestał spełniać obowiązujące wymagania prawne. Podstawową przyczyną była zbyt mała pojemność retencyjna, która powodowała nadmierną liczbę i wielkość zrzutów ścieków do Wisły oraz lokalne podtopienia na terenie miasta. W odpowiedzi na te wyzwania Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w 2014 roku rozpoczęło przygotowania do realizacji programu inwestycyjnego ukierunkowanego na zwiększenie pojemności retencyjnej systemu. Prace związane z analizą stanu istniejącego, określeniem potrzeb oraz opracowaniem zakresu programu naprawczego zostały powierzone CDM Smith. Przeprowadzone analizy i koncepcje wariantowe doprowadziły do określenia kluczowych inwestycji, w tym budowy kolektorów retencyjnych na terenie miasta, zbiornika retencyjnego ścieków zlokalizowanego bezpośrednio przed oczyszczalnią „Czajka” oraz centralnego systemu sterowania siecią kanalizacyjną.
Do budowy zbiornika użyto:
24 000 m³ betonu,
3 300 ton stali,
150 km kabli sprężających strop.
Zakres zrealizowanego przedsięwzięcia
Zrealizowany zbiornik retencyjny umożliwia obecnie znaczące ograniczenie liczby i objętości zrzutów ścieków ogólnospławnych do Wisły poprzez przelewy burzowe, jednocześnie zmniejszając ryzyko lokalnych podtopień ulic. Kolejną, równie ważną funkcją zbiornika jest wyrównanie dopływu ścieków do oczyszczalni „Czajka”, uśrednienie ich składu oraz zapewnienie rezerwy na wypadek sytuacji ekstremalnych lub awaryjnych. Obiekt został zlokalizowany na terenie oczyszczalni. Zbiornik jest hermetyczny, wyposażony w system wentylacji i neutralizacji odorów
Budowa zbiornika retencyjnego
W ramach inwestycji wybudowano zbiornik o łącznej pojemności 78 000 m³, składający się z sześciu segmentów o pojemności około 13 000 m³. Każdy segment zapro¬jek¬to¬wano jako samodzielną, dwuczę-ściową, prostokątną komorę żelbetową, częściowo zagłębioną w gruncie, zamkniętą stropem żelbetowym. Zbiornik wykonano w konstrukcji mieszanej (sprężanej i tradycyjnej).
Budowa lub przebudowa obiektów towarzyszących
W trakcie realizacji projektu powstały m.in. zintegrowane komory zasuw i przepływomierzy m.in. na rurociągach tłocznych z pompowni Żerań i Nowodwory oraz nowe połączenie rurowe.
Przebudowie poddano również pompownię ścieków o Qmax = 10,85 m³/s, kanał dopływowy do pompowni, rurociągi tłoczne z pompowni Żerań i Nowodwory oraz kanały obiegowe.
Zakres prac powierzonych CDM Smith:
W ramach projektu CDM Smith opracował wielobranżowy projekt budowlany oraz pełną dokumentację niezbędną do uzyskania decyzji o pozwoleniu na budowę.
Zespół przygotował również dokumentację geologiczno-inżynierską wraz z badaniami laboratoryjnymi, pomiary presjometryczne i dylatometryczne, badania uziarnienia, wilgotności naturalnej, zawartości substancji organicznej oraz agresywności wody.
Dodatkowo opracowano ramową koncepcję realizacji robót wraz z harmonogramem dyrektywnym oraz wytyczne do rozruchu inwestycji wraz z harmonogramem.
CDM Smith prowadził również nadzory w trakcie realizacji robót, zapewniając prawidłowy przebieg prac na każdym etapie.
„Zbiornik retencyjny poprawi system zbierania i oczyszczania ścieków w Warszawie”
Artur Melchior, Projektant/Technolog
Klient
Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w m.st. Warszawie S.A.
Lokalizacja projektu
Warszawa
Kluczowe obszary
Kontakt
Masz pytania dotyczące naszych usług?
Skontaktuj się z nami, a nasi eksperci chętnie Ci pomogą.

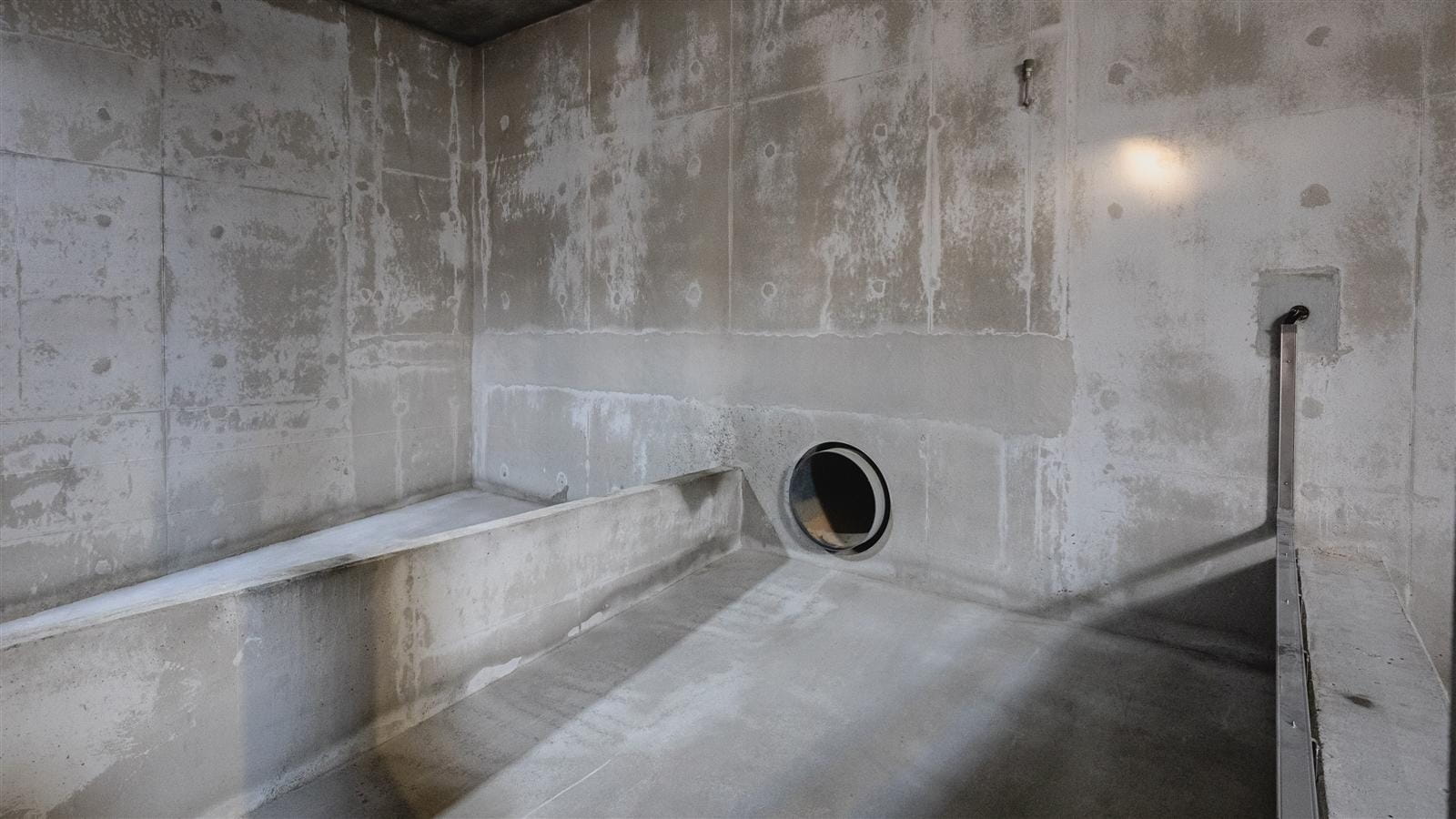

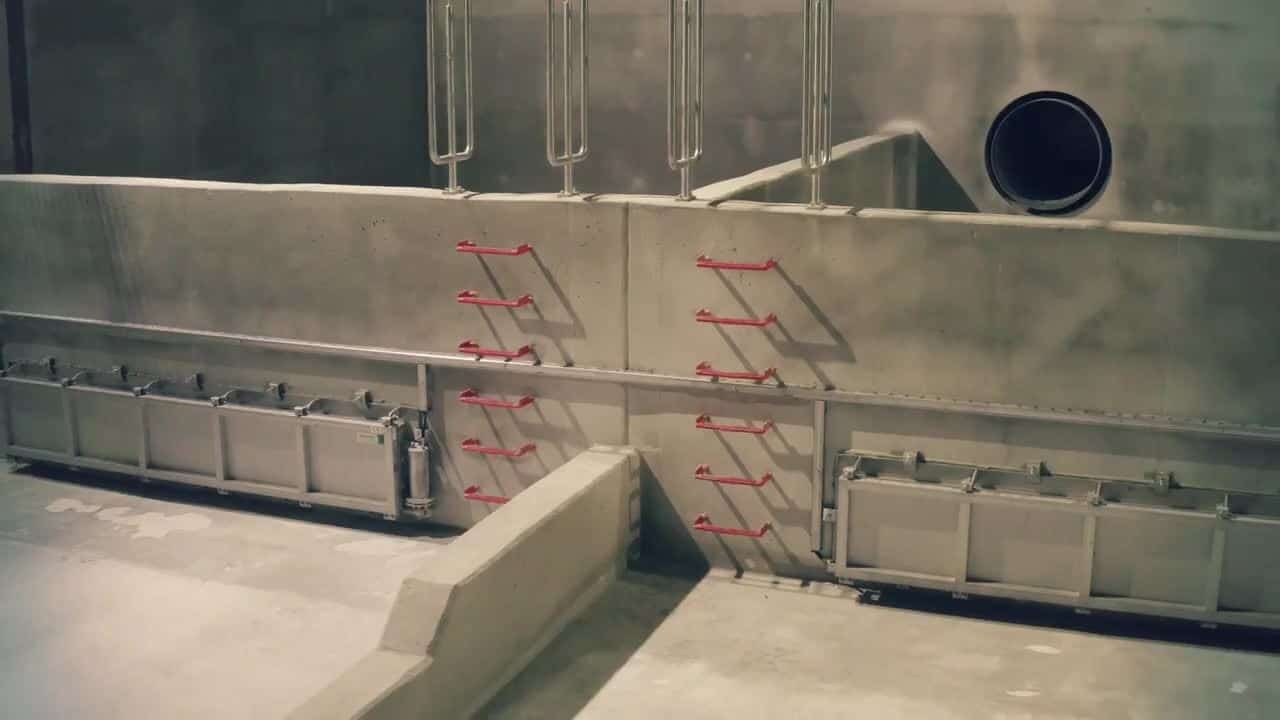

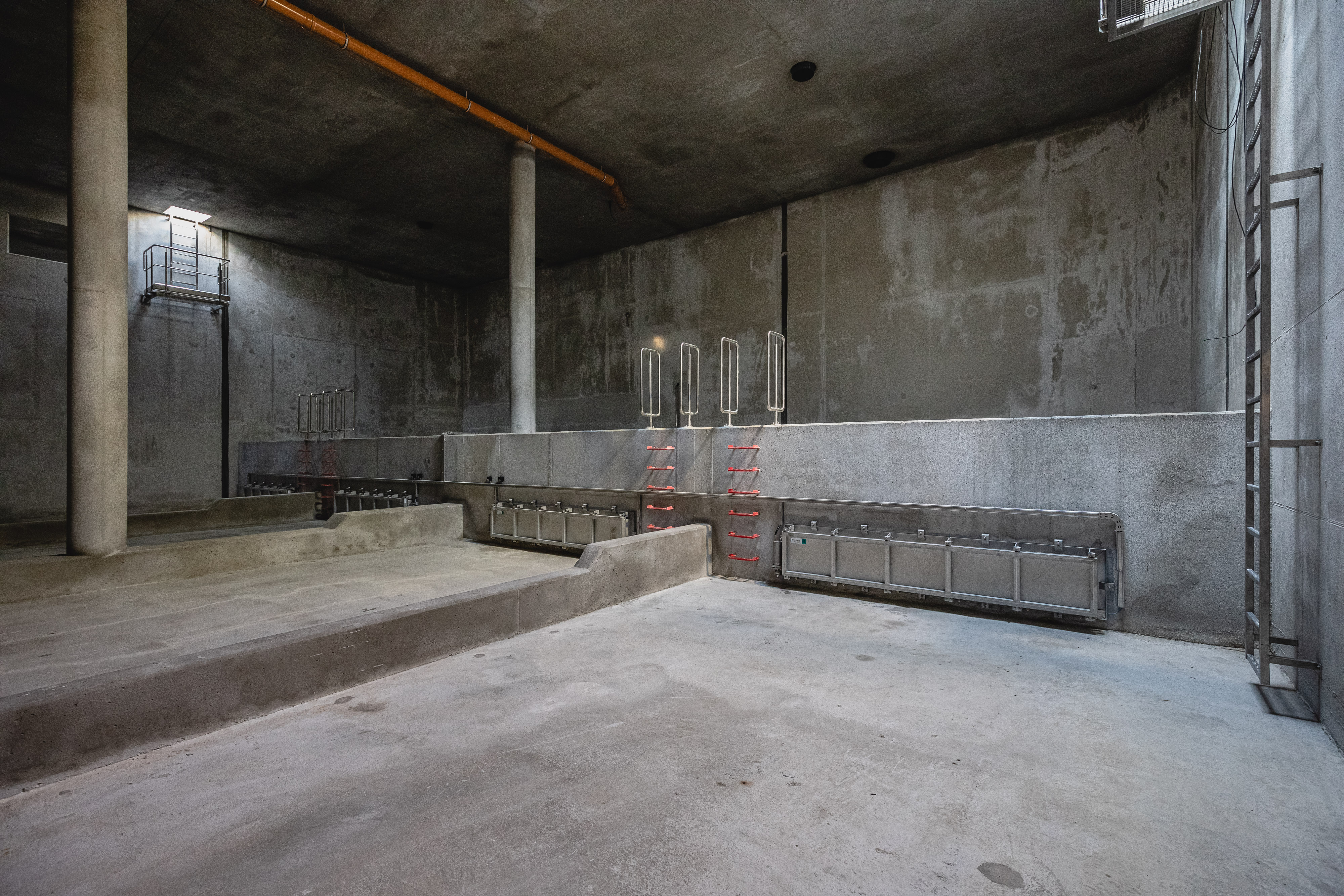

Ujęcia z wnętrza zbiornika
Źródło filmu: MPWiK w m.st. Warszawie S.A.
